Examen RITE en el Centro de Estudios Curso de Instalador mediante Conaif-Sedigás: Ficha Práctica 2 – Corte de tubos

Introducción El examen para la obtención del RITE (Reglamento de Instalaciones Térmicas en Edificios) es un paso crucial para quienes desean certificarse como instaladores en el sector. En el Centro de Estudios Curso de Instalador, nos enorgullecemos de ofrecer una preparación integral para este examen, en colaboración con Conaif-Sedigás. Una de las secciones más importantes del examen práctico es la «Ficha Práctica 2: Corte de tubos». En este artículo, te ofrecemos una guía detallada sobre cómo realizar correctamente este procedimiento, asegurando el cumplimiento de las normativas y los estándares de calidad exigidos.

Descripción del Procedimiento

El corte de tubos es una operación fundamental en la instalación de sistemas térmicos y debe realizarse con precisión para garantizar la eficiencia y seguridad del sistema. A continuación, se describen los materiales, herramientas y técnicas recomendadas para realizar cortes limpios y precisos en diferentes tipos de tubos.

1. Tipos de Materiales Los tubos utilizados en las instalaciones térmicas pueden ser de diversos materiales, cada uno con sus características específicas que afectan al proceso de corte:

• • Cobre

• • Acero

• • Acero Inoxidable

• • Plomo

• • Polietileno (PE)

2. Herramientas Necesarias Dependiendo del tipo de material del tubo, se utilizan diferentes herramientas de corte. Las principales herramientas son:

• • Arco de sierra: Ideal para tubos de acero, cobre y plomo.

• • Disco de corte: Utilizado principalmente para tubos de acero.

• • Tijeras y guillotina: Adecuadas para tubos de polietileno.

• • Cortatubos: Recomendado para cortes en acero, cobre y PE, sin necesidad de sujeción adicional.

3. Técnicas Operativas para el Corte de Tubos El éxito en el corte de tubos depende de la técnica empleada. Aquí se presentan los métodos más efectivos según el material del tubo:

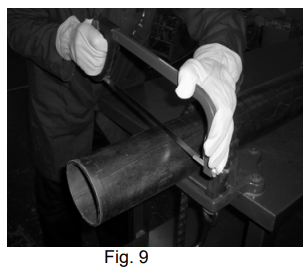

3.1. Corte con Arco de Sierra (Acero, Cobre, Plomo)

• • Sujeción del tubo: Asegura el tubo en un tornillo de banco.

• • Corte: Realiza el corte en la carrera de avance, levantando ligeramente la hoja en la carrera de retroceso para evitar dañar los dientes de la sierra.

• • Acabado: Biselar el corte y escariar el interior del tubo para eliminar rebabas.

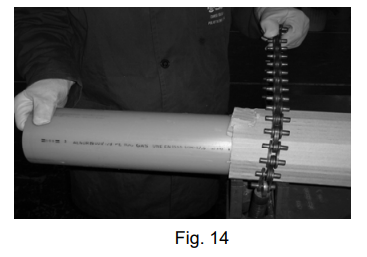

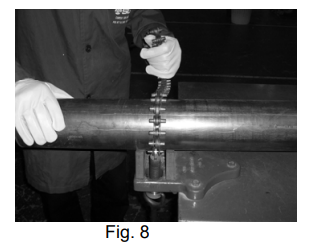

3.2. Corte con Cortatubos (Acero, Cobre, PE)

• • Posición: Coloca el tubo entre los cilindros y la cuchilla del cortatubos.

• • Corte: Gira el cortatubos alrededor del tubo, apretando ligeramente en cada vuelta hasta completar el corte.

• • Acabado: Biselar y escariar tanto el interior como el exterior del tubo.

3.3. Corte con Disco (Acero)

• • Procedimiento: Similar al corte con cortatubos, pero utilizando un disco abrasivo giratorio para realizar el corte.

3.4. Corte con Tijeras y Guillotina (PE)

• • Selección de herramienta: Utiliza tijeras para diámetros menores a 40 mm y guillotina para diámetros mayores.

• • Corte con guillotina: Realiza una cala inicial con una sierra para madera antes de introducir la cuchilla de la guillotina.

4. Verificación de la Calidad del Corte Después de realizar el corte, es esencial verificar varios aspectos para asegurar la calidad del trabajo:

• • Estado de las herramientas: Asegúrate de que todas las herramientas están en buen estado.

• • Perpendicularidad: Verifica que el corte sea perpendicular al eje del tubo.

• • Eliminación de rebabas: Escaria o lima las rebabas tanto interiores como exteriores del tubo.

Conclusión Dominar el corte de tubos es fundamental para cualquier instalador que aspire a superar el examen RITE. En el Centro de Estudios Curso de Instalador, nos aseguramos de que nuestros estudiantes no solo comprendan las técnicas, sino que también practiquen hasta perfeccionarlas. Siguiendo esta guía y utilizando las herramientas adecuadas, estarás bien preparado para la Ficha Práctica 2 del examen RITE, asegurando cortes precisos y un acabado profesional.
