Examen RITE en el Centro de Estudios Curso de Instalador mediante Conaif-Sedigás. Ficha Práctica 1: Curvado de tubos

Introducción

En el Centro de Estudios Curso de Instalador, ofrecemos una preparación integral para el Examen RITE (Reglamento de Instalaciones Térmicas en Edificios) mediante la certificación Conaif-Sedigás. Uno de los aspectos fundamentales de esta certificación es la correcta ejecución de las prácticas que forman parte del examen. En esta ocasión, nos enfocamos en la Ficha Práctica 1: Curvado de tubos, un procedimiento esencial en la instalación de sistemas térmicos.

¿Qué es el Curvado de Tubos?

El curvado de tubos es una operación de conformado realizada a temperatura ambiente. Este procedimiento es clave en la instalación de sistemas térmicos, permitiendo adaptar las tuberías a los espacios disponibles sin comprometer la funcionalidad del sistema.

Materiales Utilizados en el Curvado de Tubos

Los materiales más comunes en el curvado de tubos incluyen:

• • Acero: Utilizado en sistemas que requieren alta resistencia.

• • Acero inoxidable: Preferido en aplicaciones donde se necesita una mayor durabilidad y resistencia a la corrosión.

• • Cobre: Común en instalaciones residenciales debido a su maleabilidad y excelente conductividad térmica.

Herramientas y Equipos Necesarios

Para realizar un curvado adecuado, es crucial utilizar las herramientas correctas. Algunas de las más utilizadas incluyen:

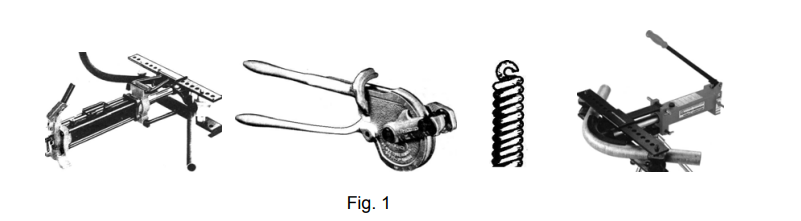

• • Muelles para curvar tubos de cobre.

• • Máquinas de curvar hidráulicas: Esenciales para el curvado de tubos de acero debido a su resistencia.

• • Máquinas de curvar manuales y eléctricas: Dependiendo del material y el diámetro del tubo, se emplean diferentes tipos de máquinas.

Procedimiento de Curvado de Tubos

1. Curvado de Tubos de Acero

El curvado de tubos de acero requiere el uso de una curvadora hidráulica debido a la resistencia del material. El procedimiento se realiza en varios pasos:

1. 1. Posicionamiento de la curvadora: Configurar la curvadora según los grados de la curva deseada (45º, 90º, etc.) y el diámetro del tubo.

1. 1. Marcado y trazado de curvas: Medir y marcar los puntos críticos en el tubo, asegurando que la soldadura quede en la parte neutra.

1. 1. Realización de la curva: Ajustar la máquina y curvar el tubo, teniendo en cuenta la elasticidad del material.

2. Curvado de Tubos de Cobre

El curvado de tubos de cobre se puede realizar en frío utilizando una curvadora manual o eléctrica. Los pasos son similares al curvado de acero, pero con algunas diferencias clave:

1. 1. Marcado y trazado: Similar al acero, pero se presta especial atención a evitar que la tubería se deforme durante el proceso.

1. 1. Curvado de saltos: Técnica específica para salvar obstáculos, respetando las distancias de seguridad.

3. Curvado de Tubos de Acero Inoxidable

El procedimiento para el curvado de tubos de acero inoxidable sigue las mismas pautas que el acero, pero se recomienda el uso de una curvadora eléctrica para asegurar un resultado más preciso.

Verificación y Control de Calidad

Tras realizar el curvado, es fundamental verificar que:

• • Los tubos no presentan abolladuras ni desperfectos.

• • Las herramientas están en buen estado y adecuadamente calibradas.

• • El marcado y curvado se han realizado de acuerdo con las normas UNE correspondientes.

Defectos Críticos y Criterios de No Conformidad

La ficha práctica identifica varios defectos críticos que pueden llevar a una no conformidad, tales como:

• • Curvado de tuberías con grietas o abolladuras.

• • Realización de curvas con un radio inferior al especificado en la norma UNE-EN 1057.

• • Curvado de tuberías con soldaduras en la zona de la curva.

Conclusión

El curvado de tubos es un proceso fundamental en la instalación de sistemas térmicos, y su correcta ejecución es clave para superar el Examen RITE con la certificación Conaif-Sedigás. En el Centro de Estudios Curso de Instalador, nos aseguramos de que nuestros alumnos dominen estas técnicas para asegurar la calidad y conformidad de sus instalaciones.
